PENTE MINIMALE : 15%
Longueur des rampants : 5m
maximum avec nos profilés en
longueur standard.
SUPPORT :
Monter l’ossature (bois ou métal)
de manière à ce que les profilés de
raccordement soient de préférence
supportés sur toute leur longueur
ou sur pannes espacées d’1m
maximum.
*
meilleure rigidité du profilé au moment du clipsage
du couvre-joint.
1.
Mise en place des rubans adhésifs en haut et
en bas des plaques.
2.
Pose des plaques LUMISOL, alvéoles parallèles
au sens de la pente et face filmée teintée tournée
vers le ciel.
3.
Pose des couvre-joints par clipsage.
4.
Mise en place des embouts de profilés servants
de butée aux plaques LUMISOL. Ces embouts
sont fixés par vis type «Parker» Ø5 autotaraudée
dans le couvre-joint clipsé.
principe support pannes
fixations
ruban adhésif
bas de pente
profilé
d’extrémité en U
ruban adhésif
haut de pente
Profilé H
fixations
ruban adhésif
bas de pente
profilé
d’extrémité en U
ruban adhésif
haut de pente
Profilé H

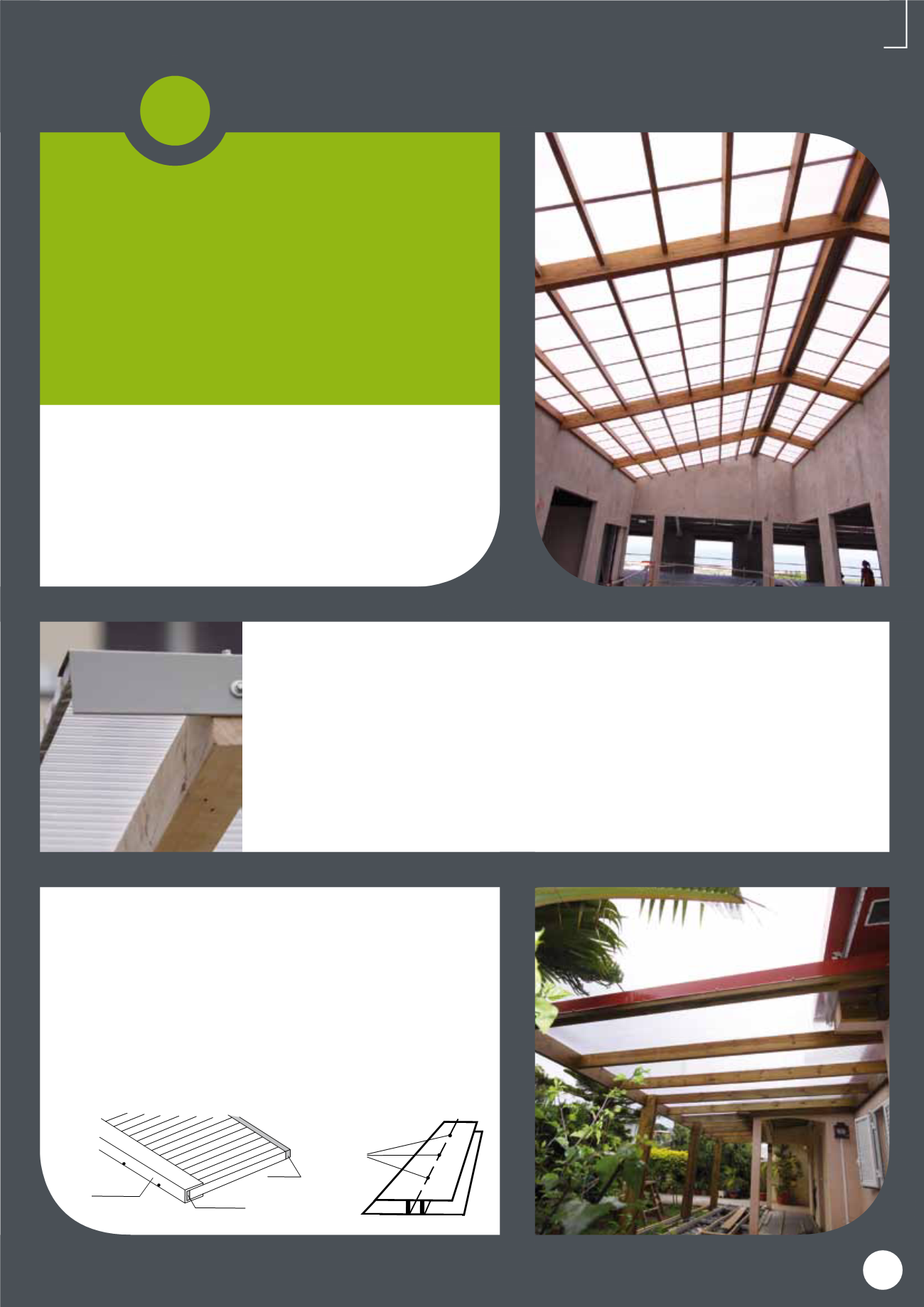

LUMISOL
>
V
itrage organique multiparois sous forme
de plaques planes alvéolaires en résine
thermoplastique polycarbonate, pouvant être
associé selon les cas à des profils autoportants.
Idéal pour la couverture ou le bardage des
pergolas, verrières, vitrages divers ou serres.
C’est un concept simple, applicable auparticulier et
au domaine industriel. La transmission lumineuse
minimum est de 74% pour le modèle transparent.
DISPONIBLE en cristal ou opalin
3 parois / largeur 0,98m / longueur 3 / 4 / 6m
Tenue à la température : -60°C + 120°C
Réaction au feu : M2 - non gouttant
Coefficient transmission thermique : 2,35W / m2°.C
Dilatation thermique +/-3mm/m selon température
Poids/m
2
: 2,7kg
ÉTUDE PERSONNALISÉE POUR CHAQUE PROJET
Pour une application en structure légère et cintrée, type
auvent, petite pergola, serre de jardin, il est possible
d’utiliser des profilés en polycarbonate extrudé, non
porteurs en H pour raccordement des plaques et des U
en obturation des extrémités de plaques.
Nota : la fixation des profilés H se fait après perçage (vis Ø +
4mm) de ceux-ci, comme indiqué shéma ci-dessus, avec des
vis à bois ou vis autoforeuse.
Pour assurer l’étanchéité, utiliser uniquement des rondelles
en néoprène ou caoutchouc (PVC proscrit).
23
De la luminosité sous les toits
